Назначение

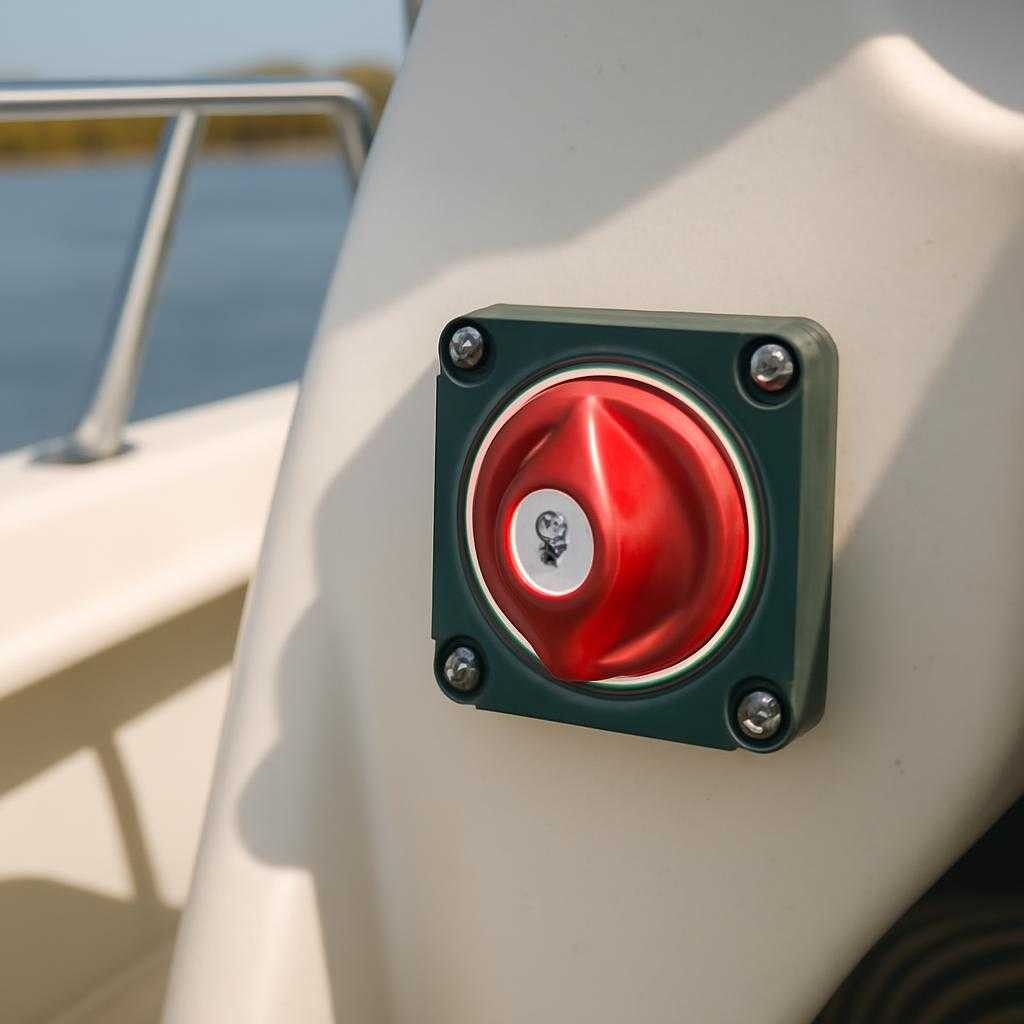

Выключатель массы на катер разрывает питание между аккумулятором и бортовой сетью. Узел ставят для защиты проводки при стоянке, обслуживании и аварийной ситуации. При верном подборе он переносит рабочий ток без нагрева и не создает падение напряжения. Ошибка на этапе выбора приводит к оплавлению клемм, потере контакта и отказу запуска.
Первый признак подходящего устройства — соответствие нагрузке цепи. Для оценки берут пусковой ток двигателя, суммарное потребление приборов и запас по нагреву контактов. Если корпус мал, а выводы тонкие, деталь не выдержит тяжелый режим. Для катера с влажным отсеком нужен герметичный корпус, стойкие винты и плотная рукоятка без люфта.
Материал контактов влияет на стабильность соединения. Мягкий металл быстрее покрывается налетом, а переходное сопротивление растет. Из-за него греется провод, тускнеет свет и падает напряжение на запуске. Добротный узел имеет массивные выводы, ровную резьбу и четкую фиксацию положений.
Выбор места
Точку монтажа выбирают рядом с аккумулятором, но вне зоны брызг и прямого удара волны. Ключевой критерий — короткий силовой провод до батареи. Длинная линия повышает потери и усложняет защиту. Рукоятка обязана открываться без инструмента, иначе при коротком замыкании владелец теряет время.
Основание под крепеж берут жесткое, без вибрации и коробления. Тонкая перегородка со временем трескается, крепление ослабевает, а контактная группа получает перекос. Если рядом проходит топливный шланг, узел переносят в сторону. Искра при повреждении изоляции рядом с топливом недопустимо.
При установке учитывают доступ для обслуживания. К гайкам, клеммам и защитным колпаком нужен свободный подход. Плотная укладка вокруг корпуса мешает подтяжке и осмотру. Когда провод изгибается у самого вывода, жила ломается под изоляцией, а неисправность долго скрывается.
Схема и монтаж
Размыкатель ставят в разрыв отрицательной либо положительной линии по принятой на судне схеме, без смешения решений в одной системе. Главная задача — разорвать питание одним движением и сохранить понятную логику трассировки. Провод берут того же сечения, что и основная силовая линия. Сужение на коротком участке создает локальный нагрев и сводит весь расчет к нулю.
Наконечники обжимают подходящим инструментом, без сплющивания пассатижами. Плохой обжим сначала держится, затем темнеет, греется и ослабляет запуск. Оголенный металл закрывают колпаком или термоусадкой с клеевым слоем. Открытая клемма в сыром отсеке быстро покрывается пленкой и теряет проводимость.
Соединение собирают на чистом металле. Краска, окисел и следы смазки между площадками ухудшают контакт. Гайки тянут ровно, без срыва резьбы. Избыточное усилие деформирует вывод, а слабая затяжка вызывает микроподгорании от вибрации.
Ошибки
Распространенный просчет — выбор по внешнему виду без учета пусковой нагрузки. Второй — монтаж в нише, куда не проходит рука. Третий — подключение вспомогательных цепей в обход узла. При такой схеме часть сети остается под напряжением, владелец уверен в обратном и получает риск при ремонте.
Еще одна ошибка связана с путаницей полярности и маркировки проводов. Когда кабели не подписаны, поиск неисправности затягивается, а случайная перестановка повреждает приборы. Нежелательно укладывать силовую линию рядом с острыми кромками и подвижными деталями. Перетирание изоляции на корпус приводит к короткому замыканию без явных внешних признаков.
Проверка
После сборки проверяют свободный ход рукоятки, надежность крепежа и отсутствие люфта на выводах. Затем включают питание и смотрят, нет ли нагрева на клеммах, запаха изоляции и просадки света при запуске. Рукой трогают корпус через короткий промежуток работы двигателя. Теплый пластик указывает на потери в контакте либо на слабое свечение линии.
Финальная проверка включает отключение питания при работающих потребителях, кроме цепей, которым разрыв запрещен по схеме судна. Если после отключения часть оборудования остается активной, в проводке есть обходной путь. Его ищут сразу, пока трасса видна и крепеж не закрыт облицовкой. Грамотно установленный выключатель массы на катер работает предсказуемо, а бортовая сеть сохраняет ясную и безопасную структуру.
