Электрический водяной насос — не один прибор, а целое семейство машин с разным характером работы. Я подбираю такие агрегаты для скважин, отопительных контуров, дренажных колодцев, систем повышения давления и хорошо вижу простую закономерность: одинаковая надпись на корпусе почти ничего не говорит о реальной задаче. Один насос спокойно гонит воду по замкнутому кольцу отопления, другой поднимает столб воды с глубины, третий пережёвывает взвесь в сточной яме, а четвертый теряет устойчивость уже при малом подсосе воздуха.
Основа классификации строится по нескольким признакам: месту установки, принципу перемещения жидкости, качеству перекачиваемой среды, создаваемому напору, производительности и режиму работы. По месту установки насосы делят на поверхностные и погружные. По принципу действия — на центробежные, вихревые, вибрационные, шнековые, реже на многоступенчатые специализированные исполнения. По назначению — на скважинные, колодезные, дренажные, фекальные, циркуляционные, повысительные, пожарные, насосные станции бытового уровня. Такая система похожа на карту рек: русла разные, вода одна, а течение и глубина меняются радикально.
Поверхностные и погружные
Поверхностный насос устанавливают вне воды. Он забирает её через всасывающую магистраль и падает дальше в сеть. Подобная схема удобна для колодцев, накопительных ёмкостей, неглубоких источников, полива, хозяйственного водоснабжения. Ограничение связано с физикой всасывания: атмосферное давление не бесконечно, поэтому с глубины порядка 8–9 метров обычная поверхностная машина воду уже не поднимет. На практике рабочая глубинабина нередко ещё скромнее из-за потерь на трение, подсоса воздуха, изгибов трубопровода и состояния обратного клапана.

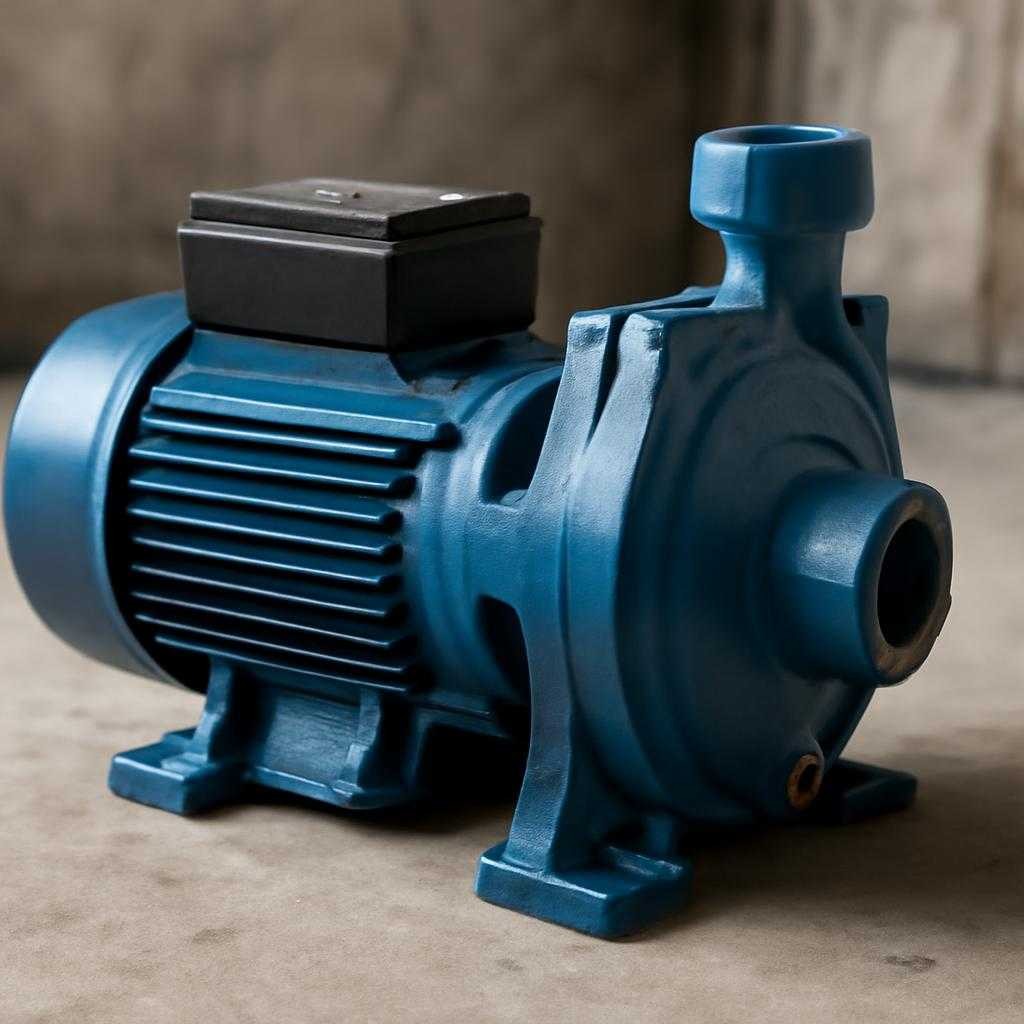

Среди поверхностных моделей распространены центробежные и вихревые. Центробежный насос работает за счёт вращающегося колеса с лопатками. Вода получает кинетическую энергию, затем давление растёт в спиральной камере или диффузоре. Конструкция устойчивая, ресурсная, подходит для чистой воды. Вихревой насос компактнее и часто создаёт заметный напор при малом расходе. Его рабочее колесо формирует вихревое движение в узком канале. Такая машина чувствительнее к абразиву и загрязнению, зато удобна там, где нужен высокий напор при умеренном водоразборе.
Отдельная группа — самовсасывающие насосы. У них гидравлическая часть рассчитана так, чтобы после первичного заполнения удерживать способность к повторному пуску с присутствием воздуха во всасывающей линии. Для бытовой системы водоснабжения подобное решение ценно, когда магистраль не идеальна или источник расположен ниже уровня установки агрегата. Часто такие насосы входят в состав насосной станции с гидроаккумулятором и реле давления. Гидроаккумулятор смягчает пуски, гасит гидроудары, удерживает запас воды. По звуку правильно настроенная станция напоминает ровное дыхание механизма, а не нервный кашель частых включений.
Погружной насос опускают прямо в воду. Здесь нет классического всасывания с длинной магистралью: агрегат толкает воду вверх, находясь ниже зеркала. По этой причине погружные модели подходят для скважин, глубоких колодцев, дренажных приямков, резервуаров. Двигатель герметизируют, охлаждение часто идёт самой перекачиваемой средой. Для скважин применяют узкие цилиндрические корпуса малого диаметра, рассчитанные на работу в ограниченном обсадном пространстве.
Скважинные насосы чаще всего многоступенчатые центробежные. Несколько рабочих колёс, собранных последовательно, поднимают давление ступень за ступенью. Если одно колесо сравнить с одним ударом сердца, то многоступенчатая схема ближе к размеренному подъёму по винтовой лестнице: без рывка, но на большую высоту. Такая конструкция даёт высокий напор при стабильной подаче. При подборе смотрят не на глубину скважины как на цифру из паспорта, а на динамический уровень воды, дебит источника, потери в трубопроводе, высоту точки разбора и желаемое давление в системе.
Колодезные погружные насосы обычно шире по корпусу и мягче по характеристике. Они рассчитаны на воду из шахтных колодцев, накопителей, открытых резервуаров. Нередко имеют нижний или боковой водозабор. Для колодцев с заиливанием и плавающей взвесью берут модель с защитой от сухого хода и с фильтрующими элементами на входе. Сухой ход — режим без воды, при котором исчезает нормальное охлаждение и смазка гидравлической части, для насоса такой пуск сравним с бегом по наждаку.
По принципу работы
Центробежные насосы занимают первое место по распространённости. Их ценят за ровную подачу, сравнительно тихую работу, широкий диапазон исполнений. Один и тот же принцип встречается в скважинных системах, циркуляционных агрегатах, повысительных установках, станциях водоснабжения. Внутри корпуса вращается импеллер — рабочее колесо, которое разгоняет воду от центра к периферии. Импеллер — термин англоязычного происхождения, по сути речь идёт о крыльчатке специальной формы.
Вихревые насосы применяют там, где нужен значительный напор при скромной производительности. Их гидравлика капризна к чистоте воды, зато напорная характеристика подходит для отдельных бытовых узлов и малых систем. У вихревых моделей есть интересная особенность: они легче переносят присутствие газовой фазы в потоке по сравнению с частью классических центробежных схем, хотя чрезмерное количество воздуха нарушает работу любого насоса.
Вибрационные насосы знакомы по дачному сектору. В них нет вращающегося колеса, электромагнит приводит в колебание якорь с мембраной или поршнем, и вода перемещается порциями. Такие агрегаты просты по конструкции, доступны по цене, удобны для сезонного пользования. Для постоянного водоснабжения дома у них есть ограничения: вибрация влияет на обсадную колонну, соединения, донные отложения. В песчаной скважине длительная работа подобного насоса напоминает ложку в стакане с осадком — муть поднимается быстро.
Шнековые насосы, их ещё называют винтовыми, перемещают воду вдоль оси за счёт ротора винтовой формы в эластичном статоре. Подобная пара образует герметичные полости, которые переносят среду плавно и почти без пульсаций. Шнековая схема ценится при работе с вязкими жидкостями, загрязнёнными стоками, эмульсиями. В бытовом водоснабжении она встречается реже, хотя среди скважинных моделей есть винтовые исполнения для сложных условий. Термин “эластомерный статор” означает упругую внутреннюю втулку из специального полимера, которая обжимает металлический ротор.
Дренажные и фекальные
Дренажные насосы предназначены для отвода слабозагрязнённой воды: из подвалов, котлованов, бассейнов, дренажных колодцев, после ливня или таяния снега. Их отличает способность пропускать частицы определённого размера. Главный параметр здесь — максимальный диаметр твёрдых включений. Если в паспорте указано 5 мм, ветка, тряпка или крупная фракция ила уже создадут риск заклинивания. У многих моделей есть поплавковый выключатель, который автоматически отключает мотор при падении уровня воды.
Фекальные насосы рассчитаны на более тяжёлую среду. Они работают со сточными водами, содержащими органику, волокнистые включения, осадок. Часть моделей оснащаются режущим механизмом. Ножи измельчают крупные фрагменты перед подачей в напорную линию. Для длинных трасс малого диаметра подобное решение очень удобно: магистраль меньше забивается, поток идёт стабильнее. Здесь уместен термин “мацератор” — узел измельчения твёрдых включений. По сути он превращает неоднородную массу в перекачиваемую суспензию.
Дренажный насос нельзя автоматически считать заменой фекальному. Разница не сводится к названию. У фекальных моделей иное рабочее колесо, другой свободный проход, усиленные уплотнения, иной расчёт гидравлики. Если установить дренажный агрегат в среду с волокнами и плотным осадком, рабочая часть быстро зарастает загрязнением, падает расход, растёт ток двигателя, затем приходит остановка.
Циркуляционные и повысительные
Циркуляционный насос работает в замкнутом контуре: отопление, тёплый пол, рециркуляция горячей воды. Его задача не поднять воду из глубины, а подудерживать постоянное движение по трубопроводу с предсказуемым сопротивлением сети. Напор здесь обычно невысокий, зато ценится экономичность, тихий ход, долговечность. Распространены модели с “мокрым ротором”, где ротор и подшипники омываются перекачиваемой жидкостью. Подобная схема снижает шум и упрощает компоновку. Есть исполнение с “сухим ротором”, у него выше КПД, но шум заметнее, а область применения ближе к крупным системам.
Для отопления подбирают насос по расходу теплоносителя и гидравлическому сопротивлению контура. Ошибка в сторону избыточного напора даёт шум в клапанах, лишнее энергопотребление, нервную работу системы. Ошибка в сторону слабого агрегата ведёт к холодным веткам и медленному прогреву. Хорошо настроенный циркуляционный насос не спорит с трубами, а ведёт поток спокойно, как метроном в оркестре.
Повысительные насосы ставят на вводе в дом или перед отдельными потребителями, когда в сети недостаточно давления. Они компактны, нередко включаются по протоку, иногда комплектуются датчиками давления и частотным управлением. Частотный преобразователь меняет скорость вращения двигателя, удерживая заданное давление без резких скачков. Такая автоматика заметно уменьшает износ и делает водоразбор ровнее. Термин “частотное управление” означает питание электродвигателя током переменной частоты, за счёт чего регулируются обороты.
Отдельного разговора заслуживают насосные станции. По сути это связка из поверхностного насоса, гидроаккумулятора, реле, манометра и арматуры. Станция удобна там, где нужен автономный бытовой водопровод из колодца или ёмкости. При грамотной настройке она поддерживает давление без хаотичных пусков. Если объём гидроаккумулятора выбран слишком малым, система начинает “дробить” включения, а двигатель получает ускоренный износ. Такой режим в профессиональной среде называют “частым циклированием”.
При выборе насоса я всегда отталкиваюсь от пяти опорных точек: источник воды, её качество, необходимый расход, нужный напор, режим эксплуатации. Для чистой скважинной воды на большой глубине нужен один тип агрегата, для подвала после паводка — другой, для сточной ямы — третий, для радиаторного отопления — четвёртый. Ошибка обычно рождается не из-за плохого насоса, а из-за чужой задачи, навязанной неподходящей машине.
Есть и менее заметные детали, от которых зависит надёжность. Материал корпуса и колёс: чугун, нержавеющая сталь, технополимер, латунь. Тип торцевого уплотнения. Класс защиты двигателя. Наличие термозащиты. Допуск к температуре жидкости. Устойчивость к абразиву. Длина кабеля и качество гермоввода. Характеристика сети питания. Даже кавитационный запас имеет значение. Кавитация — образование и схлопывание паровых пузырьков в зоне пониженного давления, для гидравлики насоса она звучит как шорох гравия и оставляет на металле язвины, словно вода внезапно обернулась пескоструем.
Если нужна краткая схема, она выглядит так. Для глубокой скважины — погружной многоступенчатый центробежный. Для колодца и сезонного водоснабжения — колодезный погружной или поверхностная станция, если зеркало воды невысоко. Для отопления — циркуляционный. Для затопленного подвала — дренажный. Для канализационных стоков — фекальный, при длинной тонкой линии лучше с мацератором. Для слабого давления в городской сети — повысительный. Для грязной вязкой среды — шнековый или специализированный фекальный.
Хороший насос всегда похож на точно подобранный инструмент. Молотком не режут стекло, а скальпелем не забивают гвозди. С водяными машинами логика та же: конструкция подчинена среде, среда диктует режим, режим определяет срок службы. Когда тип выбран верно, насос перестаёт быть источником тревоги и становится тихим сердцем системы водоснабжения.
