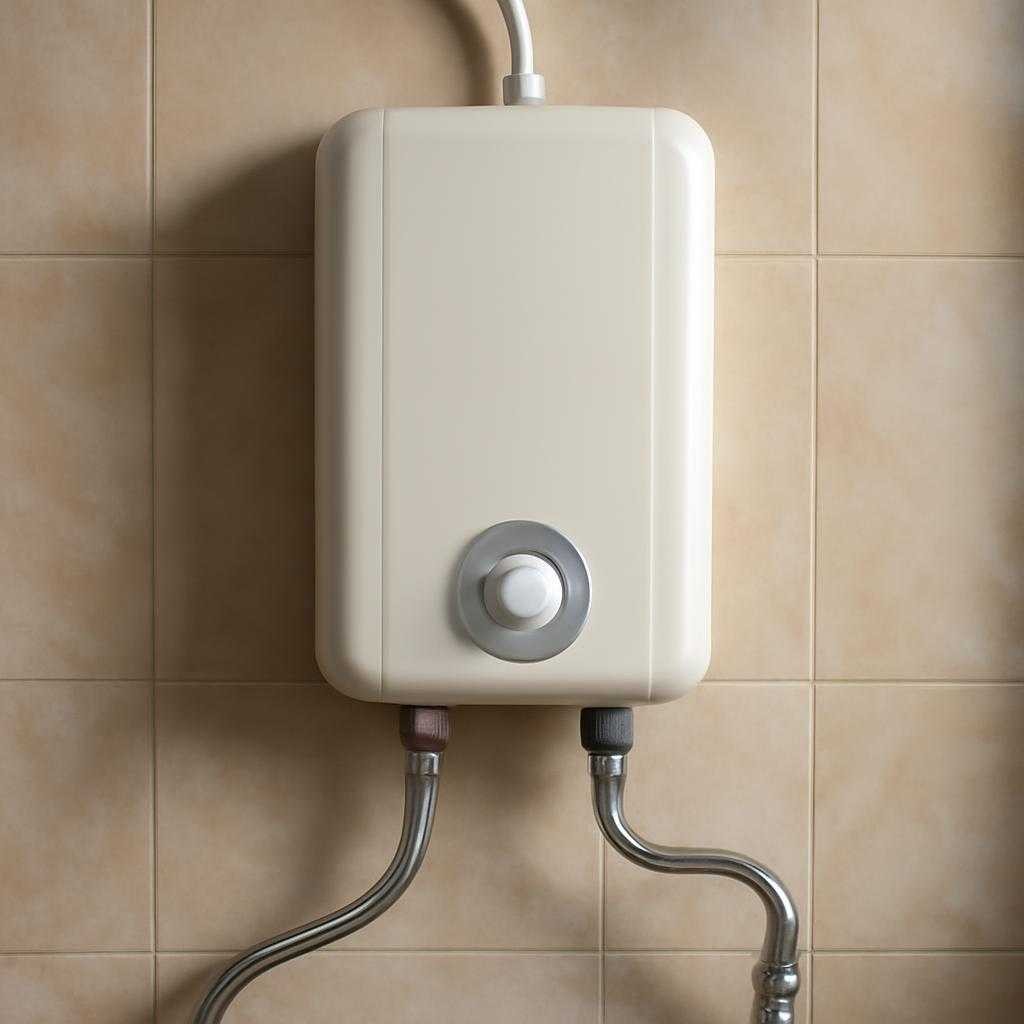

Я часто встречаю жильцов городских квартир, зависимых от сезонных отключений горячего водоснабжения. Проточный электрический нагреватель снимает зависимость и формирует автономию: вода поступает холодной, уходит тёплой, без промежуточного бака. Если нужен более инженерный взгляд на проточные водонагреватели, стоит отдельно разобрать их мощность, расход и ограничения по электросети. Понять взаимосвязь мощности ТЭНа, расхода воды и итоговой температуры помогает поток тепла в проточном нагревателе.
Устройство работает за счёт мгновенного пропуска потока через компактный теплообменник, где электрическая спираль или ТЭН передаёт энергию струе.
Гидравлический блок
Внутренний гидравлический блок включает турбинку расходомера, мембранный прессостат и трубку Вентури. Турбинка сообщает плате количество литров в минуту, мембрана замыкает контакт при давлении выше 0,2 бар. Трубка Вентури сглаживает кавитацию, поэтому шум остаётся умеренным.
Расчёт мощности
Глухая цифра в паспорте кажется простой, однако картина сложнее: 5 кВт хватит для летнего душа, но зимний напор из стояка прогреть такой аппарат не успеет. Чем холоднее подвод, тем длиннее кривая разогрева, при этом Δt определяется формулой Q = c · ρ · G · Δt. Для комфортных 38 °C при входе 10 °C и расходе 3 л/мин потребуется прибор ≈ 12 кВт.
При мощности свыше 8 кВт шаг в сторону трёхфазного подключения избавляет от перегрузки квартирной линии. Я выбираю модели с внутренним распределением нагрузки по схеме «звезда» и электронным балансиром, ток в каждой фазе равняется 16–18 А, что помещается в автомат С20.
ТЭН и спираль
Недорогой ТЭН представляет собой медную трубку с нихромом на керамическом стержне. У дорогих моделей используется оголённая спираль, погружённая прямо в поток. Такой контакт граничит с кавитационной эрозией, но отдача тепла идёт интенсивнее. Я добавляю сетчатый фильтр 200 мкм, чтобы частицы песка не пилили витки нихрома.
Электронный модуль оценивает G и Δt, регулируя ступени мощности тиристорами. У продвинутых серий блок предусматривает алгоритм PID, повышающий плавность. Ошибка ±1 °C достигается без теплового удара на вводе.
Защита от воздушной пробки реализована датчиком протока Hall, параллельно которому стоит биметаллический термостоп 95 °C. При перекрытии крана спираль обнажается, датчик мгновенно обесточивает аппарат, термостоп срабатывает при залипании реле.
Монтаж выполняю на хвостовики 1/2”. Угол подключения — вертикальный: холодный снизу, выход сверху. Пусть вода стечёт самотёком при сервисе, тогда нагреватель переживёт консервацию без коррозии. Гильза заземления подключается к шине PE отдельным проводом 4 мм².
Проблема отложений карбоната кальция активируется при жёсткости > 3 ммоль/л. Работаю с полифосфатным дозатором или фильтром ионообменной смолы. Через год разбираю аппарат, заливаю раствор лимонной кислоты 100 г/л, через 10 мин промываю. Никель-хром выдерживает такую протравку без потери слоя.
КПД электрического преобразования в теплоту равен 98-99 %, лишь проводники и контакты забирают остальное. Выше одного ватта тепловых потерь аппарат не расходует на стену, так как корпус закрыт пенопропиленом. Поэтому расчёт потребления совпадает с поданной энергией.
Основа выбора — баланс между мощностью, ресурсом нагревателя и сетевыми возможностями жилища. Я всегда проверяю сечение кабеля, качество автомата, анализ воды и температуру подводки, прибор служит долго без сюрпризов.
