mosuireРаботаю с насосным оборудованием два десятилетия, и за это время тема водоснабжения на производстве обросла терминами, формулами и тонким инженерным юмором. Устройство, казалось бы, простое: крыльчатка либо поршень, вал, двигатель, но нюансов хватает, чтобы заполнить целую библиотеку. Начну с главного — разновидностей.

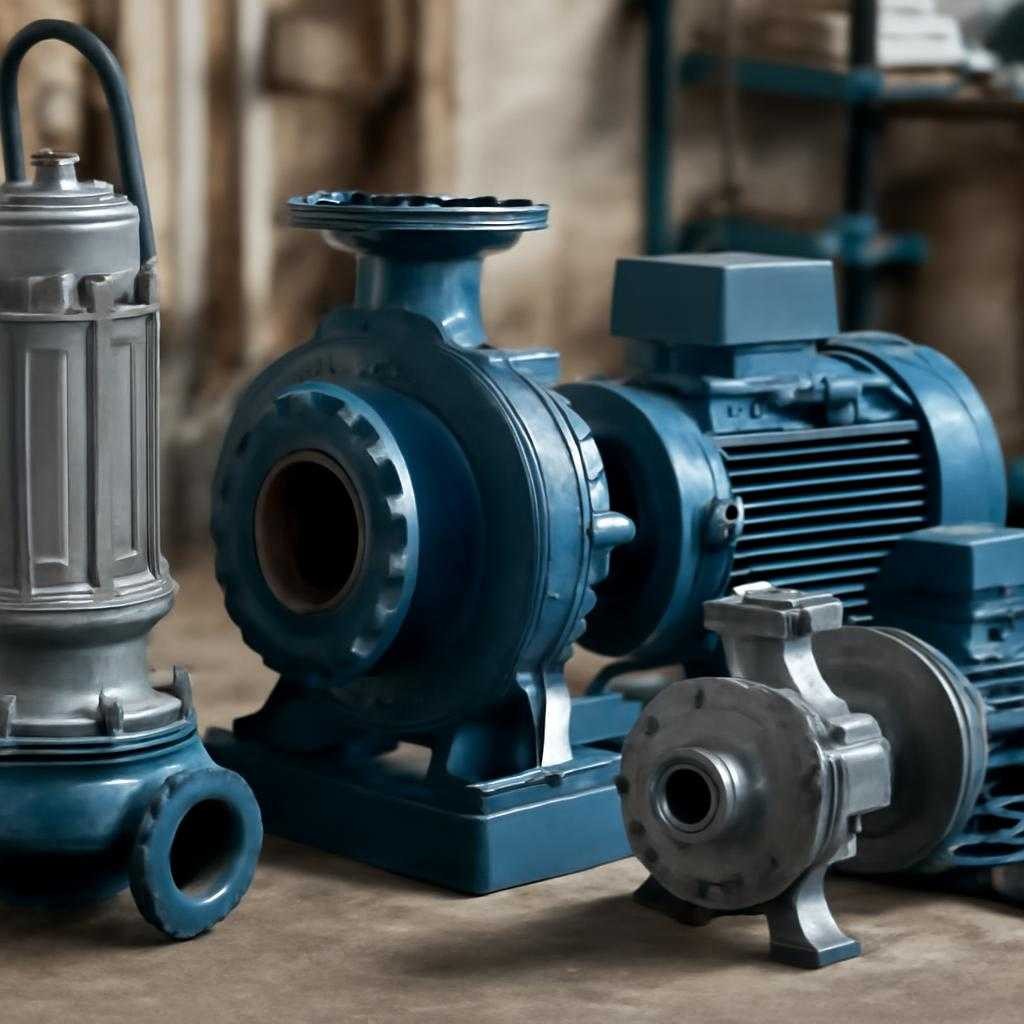

Классификация агрегатов
Центробежный агрегат — классический выбор для станций водоснабжения. Лопатки дискового колеса сообщают жидкости кинетическую энергию, после чего в спиральном улиточном корпусе она трансформируется в напор. Для стоков с микропримесями удобен вихревой тип: лопасти удалены от стенок, а ток жидкости спиральный, благодаря чему волокнистая взвесь проходит без обрыва волокон.
Поршневой вариант пригоден, когда задан высокий напор при скромном расходе: гидроиспытательные стенды, обратные осмотические модули. Уплотнение — релаксационная манжета из фторкаучука, выдерживающая pH 0–14. Мембранный насос движет воду эластичной перегородкой, эмиссия вибраций в систему трубопроводов почти нулевая, поэтому применяем агрегат в лабораторных линиях.
Винтовой приводится асимметричным ротором, вращающимся в статоре из эластомера. Каналы образуют герметичные карманы, отчего поток идёт без пульсаций. Когда требуется высокий объём при минимальном перепаде, вступает в дело осевой пропеллерный агрегат — типичный житель оросительных каналов и градирен.
Материалы корпуса и рабочих органов подбираю по диаграмме Шеффлера-Дельта: латунь для нейтральной среды, сплав GX5CrNiMo для морской воды, полиэфиримид для слабых кислот.
Эксплуатационные нюансы
Главный противник — кавитация. При снижении абсолютного давления до точки насыщения жидкость закипает, пузырь схлопывается, порождая микровзрыв. Отражённая ударная волна образует кратер диаметром до 0,1 мм на кромке лопатки. Устранить угрозу помогает расчёт NPSHreq с поправкой на критическую кавитационную интенцию σ*. Дополняю защиту антипомпажным клапаном, который открывается при падении расхода, предотвращая опасный обратный ток.
Для энергосбережения внедряю частотно-регулируемый привод с алгоритмом «квадрат куба»: уменьшение частоты вращения на 20 % снижает потребляемую мощность почти на половину. Датчик виброскорости, связанный с цифровым двойником, сообщает о росте RMS-амплитуды выше 4 мм/с, по этому сигналу планирую сервис раньше, чем разрушится подшипник.
Выбор и расчёт
Расход фиксирую по удельной потребности участка, добавляю 8 % запаса на утечки. Напор вычисляют, суммируя геодезическую отметку, линейные потери и местные сопротивления, учтя коэффициент запаса 1,05. Пересекаю рабочую точку с кривой Q-H и подбираю диаметр рабочего колеса по методу Эйлера-Стодолы. Для коррозионного потока ввожу поправку на ΔСR — скорость коррозии, выраженную в мм/год. Если ΔСR превышает 0,5, ставлю сплав Hastelloy C-276 и использую керамический втулочный подшипник: сопротивление электрической эрозии выше в 10 раз.
В заключение поделюсь метафорой из практики: насос похож на лёгочный клапан промышленного организма. Пока он дышит ровно, предприятие живёт без кашля просто я.
