Навигационные огни на моторной лодке нужны для распознавания курса, направления движения и положения судна в темноте, сумерках, тумане и под дождем. По ним встречный судоводитель понимает, идет лодка на него, пересекает курс или уходит в сторону. Ошибка в комплекте огней, цвете, угле свечения или месте установки искажает эту картину. На воде такая мелочь быстро превращается в риск столкновения.

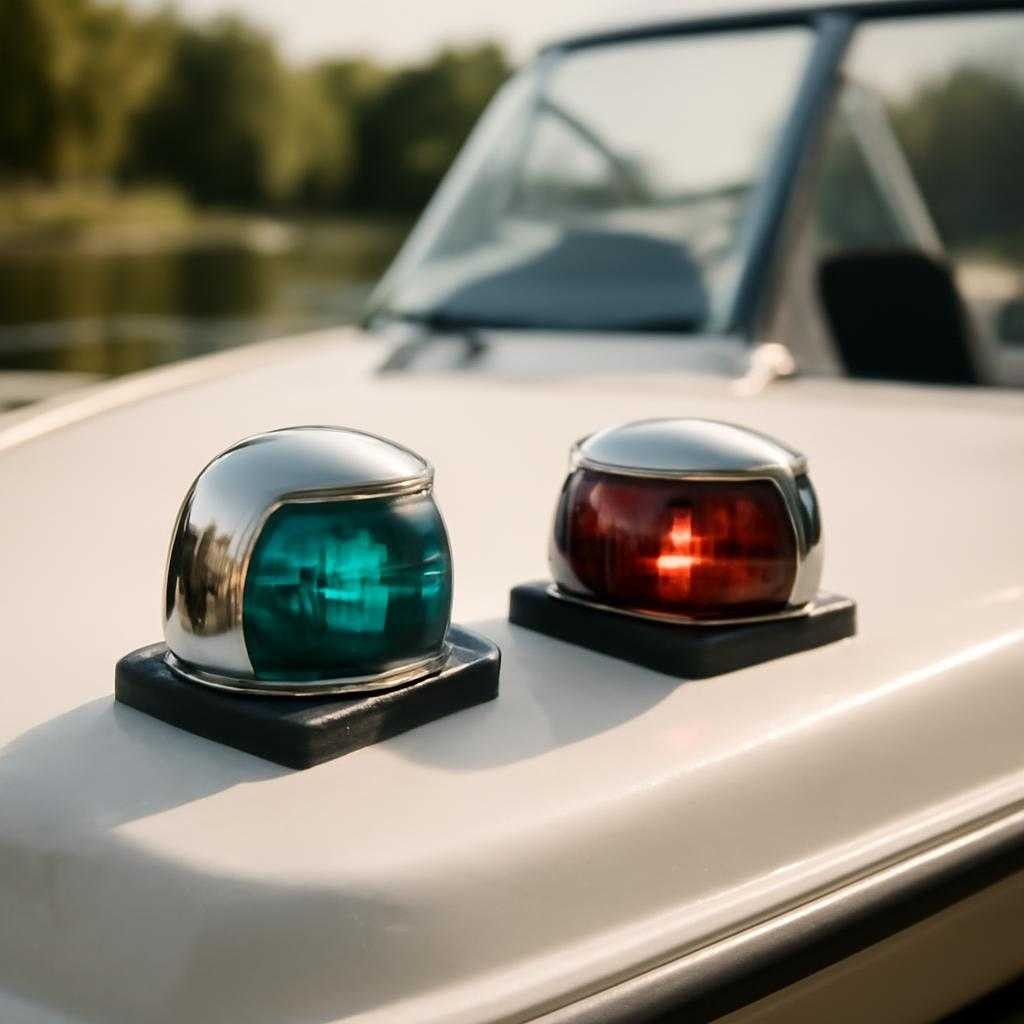

Я подбираю огни под три вещи: длину лодки, схему хода и реальную компоновку корпуса. На небольшой моторной лодке чаще всего ставят бортовые огни красного и зеленого цвета, белый кормовой огонь и белый топовый огонь. Бортовые показывают левый и правый борта, кормовой виден сзади, топовый обозначает моторное судно на ходу. На части лодок применяют комбинированный носовой фонарь в одном корпусе, где красный и зеленый сектора разделены перегородкой. Такое решение удобно на узком фордеке, если корпус фонаря качественный и не дает засветки между секторами.
Что выбрать
Сначала смотрю, где лодка ходит и в каком режиме. Если выходы короткие, без ночных переходов и без частых волнений, многие берут самые простые фонари. Это слабый подход. Огни выбирают не по цене, а по читаемости на воде. Нужен яркий, ровный свет без синевы, паразитных бликов и пятен. Корпус — герметичный, с плотной посадкой рассеивателя и устойчивым креплением. Если фонарь дрожит на ходу, сектор света гуляет, и огонь становится трудно различимым.
Материал корпуса важен. Пластик легче и дешевле, но быстро мутнеет на солнце, если сырье слабое. Металл крепче, дольше держит форму, но требует аккуратной защиты от коррозии и грязишамотной изоляции крепежа. На открытой лодке с брызгами и соленой водой я предпочитаю герметичные модели с хорошими уплотнениями и нержавеющим крепежом.
По источнику света удобнее светодиодные огни. Они меньше греются, лучше переносят вибрацию и меньше нагружают бортовую сеть. У ламповых фонарей есть один плюс: замена лампы иногда проще, чем ремонт неразборного светодиодного блока. Но на практике на лодке важнее влагозащита, стабильная работа и низкий ток потребления.
Отдельно проверяю форму рассеивателя и заявленный сектор видимости. У бортовых огней свои углы свечения, у кормового и топового — свои. Если производитель не дает понятных данных по сектору, такой фонарь беру с большой осторожностью. На воде красивый корпус без правильной геометрии бесполезен.
Схема огней
Для моторной лодки на ходу нужна логичная и читаемая схема. Красный бортовой огонь ставят слева, зеленый — справа по ходу. Белый кормовой размещают так, чтобы он был виден в кормовом секторе без перекрытия мотором, дугами тента, спинками сидений или багажом. Белый топовый ставят выше бортовых огней, чтобы он не терялся на их фоне и не смешивался с ними в одну световую массу.
На небольших лодках частая ошибка — поставить все низко, ближе к палубе, ради простоты монтажа. На гладкой воде это еще выглядит терпимо. На волне и на дистанции такие огни сливаются с бликами и почти исчезают. Вторая ошибка — завести белый топовый слишком назад или слишком близко к кормовому. Тогда другой судоводитель получает спутанную картину, где два белых огня визуально спорят друг с другом.
Если лодка ходит под тентом, стеклом, с высоким носовым релингом или съемными стойками, раскладка огней требует проверки прямо на лодке. Я ставлю временные метки, отхожу на дистанцию и смотрю на огни с носовых и кормовых углов. Если хотя бы один сектор перекрывается фурнитурой, стойкой эхолота, якорным роульсом или крышкой рундука, место монтажа меняю до сверления.
Где ставить
Бортовые огни размещают симметрично относительно диаметральной плоскости лодки. Диаметральная плоскость — воображаемая линия по центру корпуса от носа к корме. На практике это значит одно: огни не должны быть сдвинуты на глаз, иначе картинка по курсу искажается. Носовой комбинированный фонарь ставят строго по центру, без разворота и перекоса. Разделительная перегородка внутри корпуса должна смотреть точно вперед.
Высота установки подбирается так, чтобы свет не бил в глаза экипажу и не отражался от стекла. Если красный или зеленый сектор дает отблеск на ветровом стекле, ночью у рулевого падает контраст зрения. Я стараюсь вынести огонь туда, где он открыт снаружи, но не светит внутрь кокпита. Порой лучше использовать небольшой кронштейн, чем крепить фонарь на первое удобное место.
Кормовой огонь часто страдает от подвесного мотора. На повороте поднятый колпак двигателя перекрывает часть сектора, и белый свет пропадает в самом неудобном направлении. Проверять нужно в нескольких положениях мотора: прямо, с поворотом, на ходу и на стоянке. Если мотор высокий, кормовой огонь выносят на стойку или ставят выше.
Топовый огонь ставят на мачту, дугу, стойку или консоль с расчетом, чтобы его сектор оставался чистым. Рядом не должно быть антенн, прожектора, флага, крепления тента и других деталей, которые отбрасывают тень или создают ложные блики. Прожектор особенно вреден: его корпус нередко перекрывает часть света, а включение рядом с навигационными огнями делает картину на воде грязной и слепящей.
Подключение
Слабое место почти любой установки — проводка. Хороший фонарь с плохим подключением быстро начинает мигать, тускнеть или жить своей жизнью от тряски. Для лодки беру морской кабель с гибкими многопроволочными жилами и изоляцией, рассчитанной на влагу и ультрафиолет. Скрутки под изолентой на воде не держатся. Нужны обжатые соединения, герметичные клеммы и защита мест стыка.
Сечение провода подбирают с запасом по длине линии и току. На длинной трассе тонкий провод дает падение напряжения, и свет становится слабее. Это заметно даже на светодиодах. Все цепи огней я завожу через отдельный предохранитель и понятный выключатель на панели. Если схема включает раздельное управление, подписи на клавишах делаю без двусмысленности: бортовые, кормовой, топовый, якорный, если он предусмотрен.
Полярность проверяю до окончательной сборки. У светодиодных фонарей перепутанные плюс и минус часто дают полное отсутствие света. У ламповых такое встречается реже, но плохой контакт массы дает мигание и нагрев клемм. Массу беру с надежной общей шины, а не с первого попавшегося винта на влажной детали корпуса.
Все проходы через палубу, консоль и борта уплотняю. Вода входит в отверстие незаметно, а выходит дорога: мокрая фанера, потемневший наполнитель, коррозия под панелями, зеленеющие контакты. Под основание фонаря кладу тонкийй герметизирующий слой, без избытка. Лишний герметик вокруг корпуса не украшает лодку и не лечит кривое отверстие.
Проверка после монтажа
После установки включить огни у причала мало. Нужна полноценная проверка в темноте. Я смотрю на лодку с носа, с каждого борта, с кормы и по диагонали. Красный и зеленый должны быть чистыми по цвету, без белой примеси. Белые огни — ровными, без желтизны и синего оттенка. Если сектор рваный, с провалом посередине, рассеиватель работает плохо или лампа стоит не в фокусе.
Потом проверяю лодку на волне и на ходу. Вибрация быстро показывает слабый крепеж, а отражения на стекле выдают неверную высоту установки. Если огонь ослепляет рулевого, вопрос решают переустановкой, экраном или другой моделью корпуса. Черная изолента на половину рассеивателя — плохой ремонт и плохая морская практика.
Еще один тест — с частичной загрузкой лодки. Когда в корме сидят пассажиры, корпус меняет дифферент, то есть продольный наклон. Световой сектор у низко поставленных огней уходит вверх или вниз. Если после загрузки кормовой огонь начинает светить в спинку кресла или в кожух мотора, монтаж придется переделать.
Частые ошибки
Самая частая ошибка — смешать навигационные огни с декоративной подсветкой. Синие ленты, яркие конкретные лампы, свет под планширем и прожектор на палубе во время хода ломают читаемость судна. Снаружи такие огни маскируют основную схему, а внутри лишают рулевого ночного зрения.
Вторая ошибка — купить случайный набор без понимания, что именно требуется лодке. На корпусе написано marine, а по факту это слабый бытовой фонарь с сомнительной гарантиейгерметичностью. У него быстро тускнеет пластик, трескается уплотнение, окисляются контакты. Через сезон владелец меняет огни снова, сверлить новые отверстия и получает решето на бортах.
Третья ошибка — крепить огни туда, где уже есть удобные дырки. На старой лодке часто остаются следы прежнего оборудования. Совпадение по отверстиям редко означает правильную геометрию. Новый фонарь обязан стоять там, где его сектор читается верно, а не там, где меньше работы дрелью.
Четвертая ошибка — не думать о сервисе. Если для замены фонаря надо снять полконсоли или разобрать потолок тента, обслуживание превращается в мучение. Я всегда оставляю доступ к разъему, крепежу и запас по кабелю. Через пару лет это экономит много времени.
Практический подход
Если лодка небольшая и открытая, удобен центральный комбинированный носовой огонь, вынесенный кормовой на стойке и топовый на съемной опоре выше уровня глаз. Для лодки с рубкой или высоким стеклом часто лучше разнести бортовые огни по бортам, чтобы убрать отражения и тени. Для лодки с частым хранением под чехлом полезны съемные стойки и разъемы с защитными колпачками.
При выборе я смотрю не на обещания продавца, а на три вещи: насколько фонарь читабелен в темноте, насколько надежно он переживет брызги и тряску, насколько грамотно он встанет на конкретный корпус. Хорошая установка выглядит скучно: ровные линии, чистая проводка, понятное управление, никакой самодеятельности с цветами и секторами. Зато именно такая скучная работа дает на воде ясный и безопасный свет.
