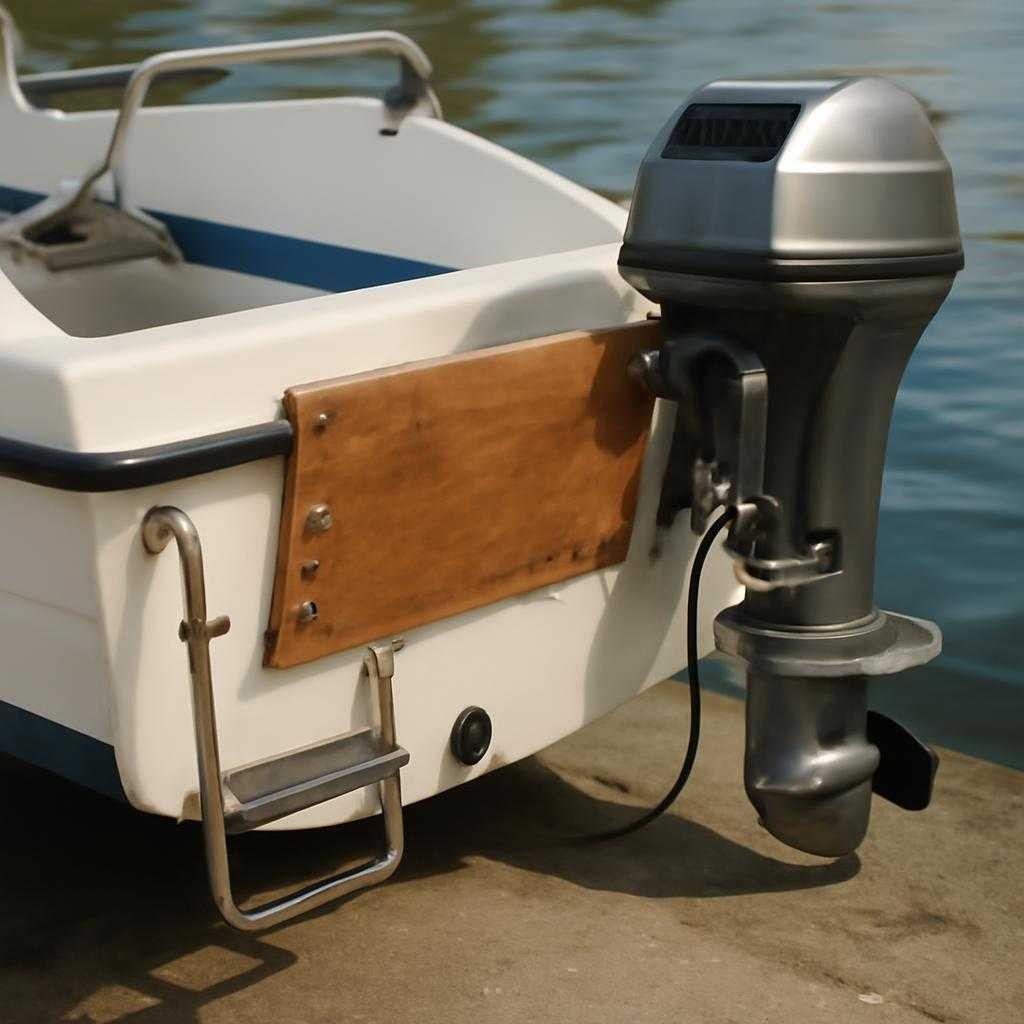

Навесной транец для надувной лодки я рассматриваю как силовой узел, где сходятся тяга мотора, вибрация, рывки на волне и крутящий момент от поворота. Ошибка в одном миллиметре тут иногда звучит громче мотора: корму начинает уводить, струбцины ползут, ткань баллона получает лишнюю нагрузку. По этой причине самодельная конструкция начинается не с пилы и дрели, а с трезвого расчета геометрии, массы и схемы опирания.
Подвесной мотор передает на транец не одну силу, а целый пучок нагрузок. Тяга тянет лодку вперед, реакция винта пытается поджать корму, инерция на волне бьет короткими импульсами, а вибрация расшатывает крепеж там, где древесина пропитана плохо или металл подобран без запаса. Навесной вариант ценят за простоту и съемность, но именно съемность делает узел капризнее стационарного: у него меньше площади контакта, а у креплений выше локальное давление.
Перед изготовлением я всегда уточняю три параметра. Первый — масса мотора вместе с топливом в встроенном баке, если он есть. Второй — диаметр и жесткость баллонов лодки. Третий — высота от нижней кромки предполагаемого крепления до линии днища. Последний размер определяет высоту транцевой доски. Если антикавитационная плита мотора окажется выше линии днища, винт начнет хватать воздух. Если ниже — вырастет сопротивление, корма присядет, а мотор станет тянуть лодку как якорь с характером.
Основа конструкции — транцевая доска, кронштейны, прижимные площадки к баллонам или к леерному поясу, поперечные связи и крепеж. Для доски я беру ламинированную водостойкую фанеру марки ФСФ толщиной 18–24 мм. Тонкий лист годится лишь для маломощных моторов, но я предпочитаю запас, особенно на лодках с мягким дном. Морская фанера служит дольше, у нее плотнее шпон и ровнее клеевой шов, хотя цена у нее выше. Массив древесины годится реже: он красив, но ведет себя нервно при намокании и сушке, как живая жилка в старом весле.
Материалы и расчет
Размер доски подбирают под струбцины мотора и ширину кормовой зоны лодки. Для двигателя 2,5–3,5 л. с. часто хватает щита шириной 260–320 мм и высотой 280–380 мм. Для 5 л. с. я закладываю ширину ближе к верхней границе, а иногда прибавляю наружную накладку из алюминия толщиной 3–4 мм в зоне прижима струбцин. Такая накладка работает как бронировка: она распределяет давление, спасает кромку фанеры от продавливания и держит геометрию при долгой эксплуатации.
Кронштейны делают из нержавеющей стали AISI 304 либо из алюминиевого сплава. С нержавейкой узел выходит жестким и долговечным, но тяжелым. Алюминий легче, проще в обработке, при этом ему нужен грамотный подбор толщины. Для боковых стоек я использую лист 4–5 мм либо профильную пластину с отбортовкой. Отбортовка — загнутый край детали, который работает как ребро жесткости. Без нее плоская пластина иногда начинает «петь» на волне, то есть вибрировать с заметной амплитудой.
Крепеж лучше брать нержавеющий, с широкими шайбами или кузовными шайбами большого диаметра. Под гайки я ставлю самоконтрящиеся элементы с нейлоновым кольцом. Где есть дерево, ставлю полиуретановый герметик тонким слоем, не ради склейки, а ради отсечения воды от отверстий. Торцы фанеры я пропитываю эпоксидной смолой в два-три прохода. Торец пьет влагу жадно, как сухая губка, и именно оттуда начинается расслоение.
Теперь о расчете. Даже для легкого мотора полезно прикинуть плечо силы. Чем дальше двигатель вынесен за корму, тем выше изгибающий момент на доске и кронштейнах. Если сократить вылет на 20–30 мм без ущерба для поворота румпеля и без контакта винта с корпусом, узел сразу становится спокойнее. Я не гонюсь за ажурностью. Водная техника любит ясную логику силовых линий: короткие плечи, широкие опоры, минимум декоративных пустот.
Отдельный вопрос — высота транца под «короткую ногу» мотора, то есть под дейдвуд стандарта S. Дейдвуд — подводная часть мотора между струбцинами и редуктором. Для большинства моторов S рабочая высота транца около 381 мм, однако реальная цифра пляшет от формы днища и осадки лодки. На надувной лодке я ориентируюсь на положение антикавитационной плиты примерно вровень с нижней линией потока у кормы или на 10–20 мм ниже. Тогда винт получает плотную воду без лишнего торможения.
Сборка узла
Раскрой фанеры начинаю с шаблона из плотного картона. Прикладываю его к корме, проверяю симметрию, зазор до баллонов, ход румпеля, доступ к сливному клапану, если он расположен близко. После примерки переношу контур на фанеру и режу с небольшим припуском. Кромки скругляют фрезой либо шлифовкой. Резкий угол на лодке — как острый камень в кармане: пока стоишь, терпимо, а в движении он быстро напомнит о себе.
После раскроя выполняют пропитку. Сначала шлифую поверхность зерном P120, удаляют пыль, затем прогреваю деталь в сухом помещении и наношу эпоксидную смолу. Теплая фанера втягивает состав глубже. После пполимеризации подравниваю ворс, наношу второй слой, на торцы даю третий. Снаружи закрываю доску полиуретановым лаком либо двухкомпонентной краской. Если хочется «морской» стойкости, на рабочую плоскость под струбцины ставлю тонкую резиновую или текстолитовую прокладку. Текстолит — слоистый композит на тканевой основе, он жесткий, износостойкий, не боится влаги.
Кронштейны размещают так, чтобы линия тяги мотора проходила ближе к центру силовой схемы. Боковые стойки соединяют с доской через болты М8 или М10, в зависимости от массы двигателя. Между металлом и фанерой ставлю широкие шайбы либо сплошные накладки. Если у лодки на баллонах есть штатные рымы, можно задействовать их для стабилизирующих стяжек. Если рымов нет, устанавливают опорные площадки под клей, рассчитанные под ПВХ. Тут аккуратность важнее скорости: ошибка в клеевом шве потом отзывается в жару, когда давление в баллонах растет, а материал становится мягче.
Есть удачная схема с П-образной рамой. Верхняя поперечина держит транцевую доску, боковые элементы опираются на баллоны через широкие башмаки, а нижняя связь удерживает геометрию. Башмаком я называю опорную деталь с мягкой прокладкой из резины или EVA. EVA — этиленвинилацетат, упругий полимер с мелкопористой структурой. Он гасит локальные удары, не натирает ПВХ и не тянет воду в себя. Такая рама получается крупнее, зато распределяет нагрузку мягче и дружелюбнее к оболочке лодки.
Если конструкция крепится к ликтросу или к жесткому элементу пайола, проверяют путь передачи силы. Ликтрос — бортовой шнур в профиле, на котором держится сиденье или навеска. Узел хорош для позиционирования, но не для грубой силовой работы без дополнительных опор. Под мотор он годится лишь в связке с нижними растяжками и широкой опорой на баллон. Иначе ткань у профиля получает лишнее напряжение.
Я избегаю длинных консольных пластин без раскосов. Раскос — диагональная связь, которая превращает качающуюся «калитку» в жесткий треугольник. На волне треугольник ценнее толстого металла. Порой пара легких раскосов из полосы 25х4 мм работает лучше, чем массивная стойка без диагональной поддержки. При этом раскосы не должны мешать повороту мотора и подъему на мелководном режиме.
Защита и проверка
После сухой сборки узел стягиваю, ставлю мотор без запуска и проверяю несколько вещей. Первая — вертикальность мотора относительно доски. Вторая — центровка по оси лодки. Третья — отсутствие контакта редуктора, струбцин и румпеля с баллонами во всем диапазоне поворота. Четвертая — жесткость крепления при ручной раскачке. Если при усилии рукой доска заметно пружинит, на воде амплитуда вырастет в разы.
Хороший признак — глухой, собранный отклик конструкции. Плохой — дребезг, щелчки, сдвиг прокладок. В металле смотрят на очаги концентрации напряжений. Так называют зоны, где отверстие, резкий угол или узкий перешеек собирают нагрузку в одну точку. Там часто рождается трещина. По этой причине отверстия не сверлят близко к кромке, внутренние углы скругляют, а ширину перемычек не делают символической.
На первой воде я даю малый газ и наблюдаю за кормой. Если винт хватает воздух на разгоне, мотор сидит высоко либо слишком близко к зоне турбулентного потока. Если лодку тянетт в сторону, ищу смещение оси, неравномерность затяжки струбцин, перекос доски. Если корма глубоко приседает, а разгон вялый, проверяю высоту мотора, развесовку и чрезмерный вылет транца. Иногда одна перестановка груза в нос лечит поведение лодки лучше, чем сложная переделка железа.
После ходовых проб я разбираю узел и осматриваю каждое отверстие. На фанере не должно быть серого ореола влаги вокруг болтов, на металле — следов смятия, на прокладках — надрывов. Если замечаю черные потеки от крепежа, ищу гальваническую пару. Гальваническая коррозия появляется при контакте разнородных металлов во влажной среде. Алюминий и нержавейка без изоляции дружат внешне, но внутри такой дружбы часто прячется тихая электрохимическая война. Изолирующие шайбы и паста против закисания снимают проблему.
Для долговечной службы я обновляю лакокрасочное покрытие по мере износа, храню транец сухим, не оставляю струбцины перетянутыми на месяцы и не бросаю мокрую деталь в закрытый чехол. Древесина любит режим без крайностей. Она не прощает сырой темноты и любит ровный уход. Металл, в свою очередь, ценит промывку пресной водой после соленой акватории.
Самодельный навесной транец хорош тогда, когда он собран без самоуверенности и без суеты. Удачная конструкция не привлекает к себе внимания на ходу: лодка идет ровно, мотор держится уверенно, корма не спорит с волной. Для меня такой узел похож на хороший киль у парусника — его почти не замечаешь, пока он честно держит курс. Именно в такой незаметной работе и чувствуется настоящая инженерная красота воды и железа.
