Я работаю инженером-гидравликом четверть века. За это время наблюдал, как компактные агрегаты вытесняют массивные станции, а графитовые подшипники приходят на смену бронзе. Грамотный подбор начинается с баланса трёх величин: расход, напор, удельная энергия. Добавляем кавитационный запас — коэффициент, показывающий, сколько метра столба жидкости осталось до начала парообразования. Если запас меньше расчётного значения графика Помпье, рабочее колесо получает каверны, отбрасывающие металл, будто его грызёт колония микроскопических пираньей.
Классификация базируется на принципе перемещения среды. Динамические варианты придают импульс лопатками, объёмные перемещают жидкость за счёт изменения замкнутого объёма. К первой группе отношу центробежные и вихревые модели. Ко второй — поршневые, мембранные, шнековые, перистальтические. Добавим особый тип — струйный эжектор, работающий без движущихся частей, его тяговая водоструя создаёт разрежение и затягивает подпорную жидкость.
Поверхностные решения

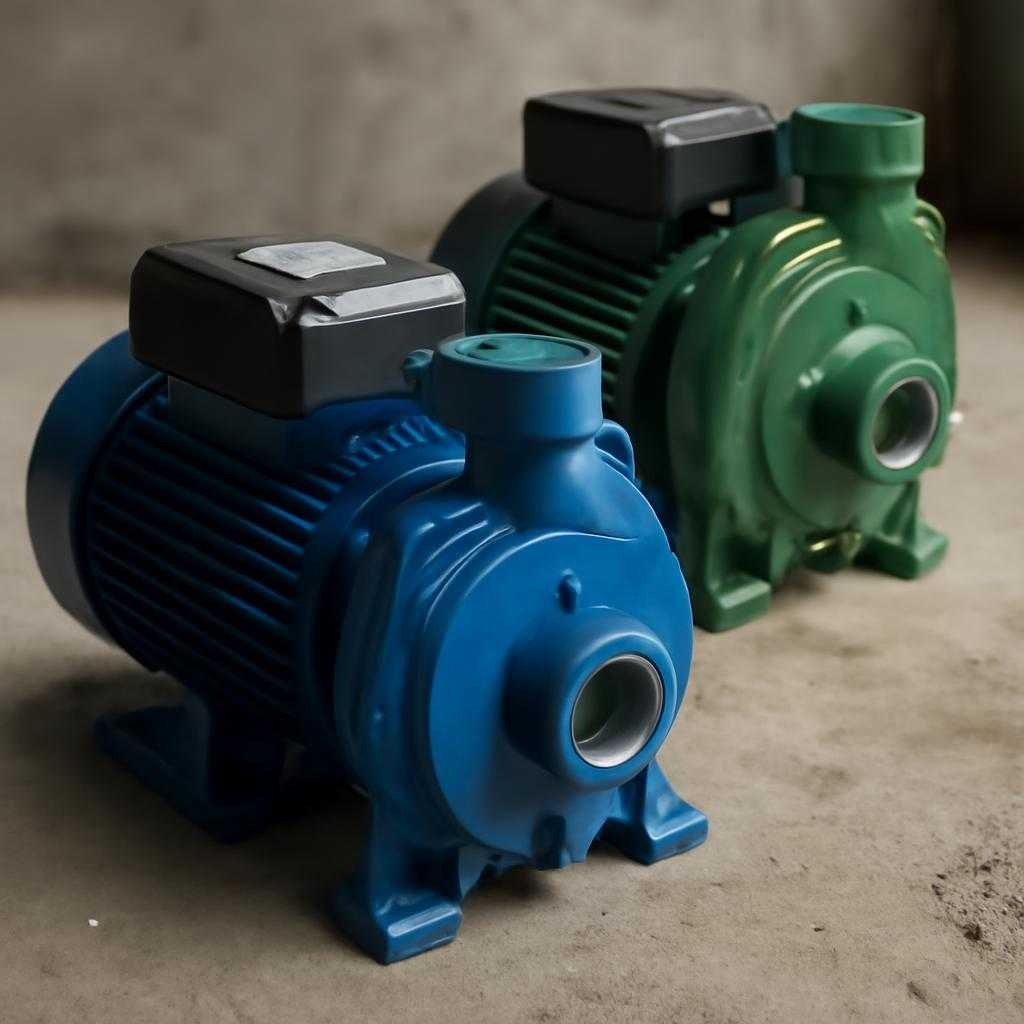

Центробежный моноблок чаще встречается в частном водоснабжении. Один вал соединяет двигатель и рабочее колесо. Малогабаритность обеспечивается тем, что входное окно располагается по оси двигателя, а выходной патрубок — радиально. Для огорода или полива газона беру чугунный корпус: он приглушает шум и гасит микровибрацию. Вихревой аппарат выдаёт удельный напор выше, чем центробежный одноступенчатый аналог при равной мощности. Внутри рабочего колеса радиальные каналы, напоминающие зубья гигантской шестерни. При просадке давления такие каналы формируют турбулентные вихревые пластины, отчего агрегат чувствителен к песку даже мельче 0,3 мм. Мембранная модель решает контакт с агрессивной химией: жидкость отделена эластомерной диафрагмой от привода. Расход скромный, зато pH 3-11 преодолевается без коррозии.
Глубинные системы
Скважинник с многоступенчатой гидравлической частью погружается ниже динамического уровня воды. Каждый ступенчатый пакет колёс поднимает столб на 6-8 м, суммируя напор каскадом. Про-кабель, идущий вдоль корпуса, заполняется компаундом IP68, иначе ток потечет через мокрую оплётку, и медь превратится в зеленоватый пух. Дренажный центробежный аппарат откачивает подпольные воды: свободнопоточное колесо адекватно выдерживает включение-выключение по датчику уровня, именуемому поплавком “грушей”. Фекальный вариант комплектуется режущим узлом с ножом-львиногривом, разрубающим волокнистый сор, облегая вал, как кольчужный воротник. Для ирригационной трубы на 100 га ставлю вертикальный осевой пропеллер с частотным приводом: подъём невелик — 4-6 м, зато расход сопоставим с горной рекой.
Инновационные направления
Сухой магнитный ротор избавляет систему от вторичных вихрей, снижающих КПД. Гидродинамическая подвеска на воде-смазке “подхватывает” вал при старте, устраняя контакт металла с подшипником. В интеллектуальной станции частотный инвертор ловит точку БЕП — best efficiency point — и удерживает её, подстраивая обороты под суточный график водоразбора. В морском судне применяю вихреконфорный импеллер из супердуплексной стали SAF 2507: азот в составе сплава прессует решётку, поднимая предел прочности до 800 МПа. На водородной заправке работает мембрананный агрегат с фторэластомерной диафрагмой: минимальная пористость не даёт газу перетечь в рабочую камеру, сохраняя чистоту среды.
При грамотной эксплуатации насос живёт дольше паспорта. Раз в квартал проверяю виброспектр: рост гармоник на 1× или 2× частоте вращения выдаёт дисбаланс колеса. Раз в год вскрываю мехсальник, оцениваю шаг риски на эластомерном седле — при превышении 0,02 мм меняю комплект. Для экономии электроэнергии задаю режим с коэффициентом загрузки 0,85: мотор заходит в пик КПД, тепловая пелена из обмоток исчезает, лак остаётся янтарным, словно свежий медок.
Тактика подбора насосного парка зависит от управляемого объекта. В частном доме оптимален скважинник с автоматикой “сухого хода”, мембранный гидроаккумулятор на 50 л и реле 2,2–3,8 бар. В тепличном комплексе ставлю линию из четырёх центробежных каскадов на общей гребёнке, управляю ими каскадным частотником: при включении каждой последующей ступени производительность растёт ступенчато без гидравлического удара. В промышленной прачечной задействован поршневой высоконапорный агрегат, выдающий 160 бар, керамические плунжеры выдерживают десятки миллионов двойных ходов, словно фехтовальщики, оттачивающие выпад за выпадом. В горном тоннеле мой шнековый известковый насос дозирует известь в промывочную воду: диаметр шнека 90 мм, шаг винта 45 мм, вязкость суспензии 300 мПа·с.
Таким образом водяной насос перестал быть лишь источником потока: он интегрируется в цифровую экосистему объекта, общается с SCADA через Modbus-TCP, прогнозирует ресурс торцевого уплотнения на неделю вперёд. Инженер получает график в смартфонетроне, слушая рёв воды, будто пульс планеты под тонкой плёнкой стали и чугуна.
