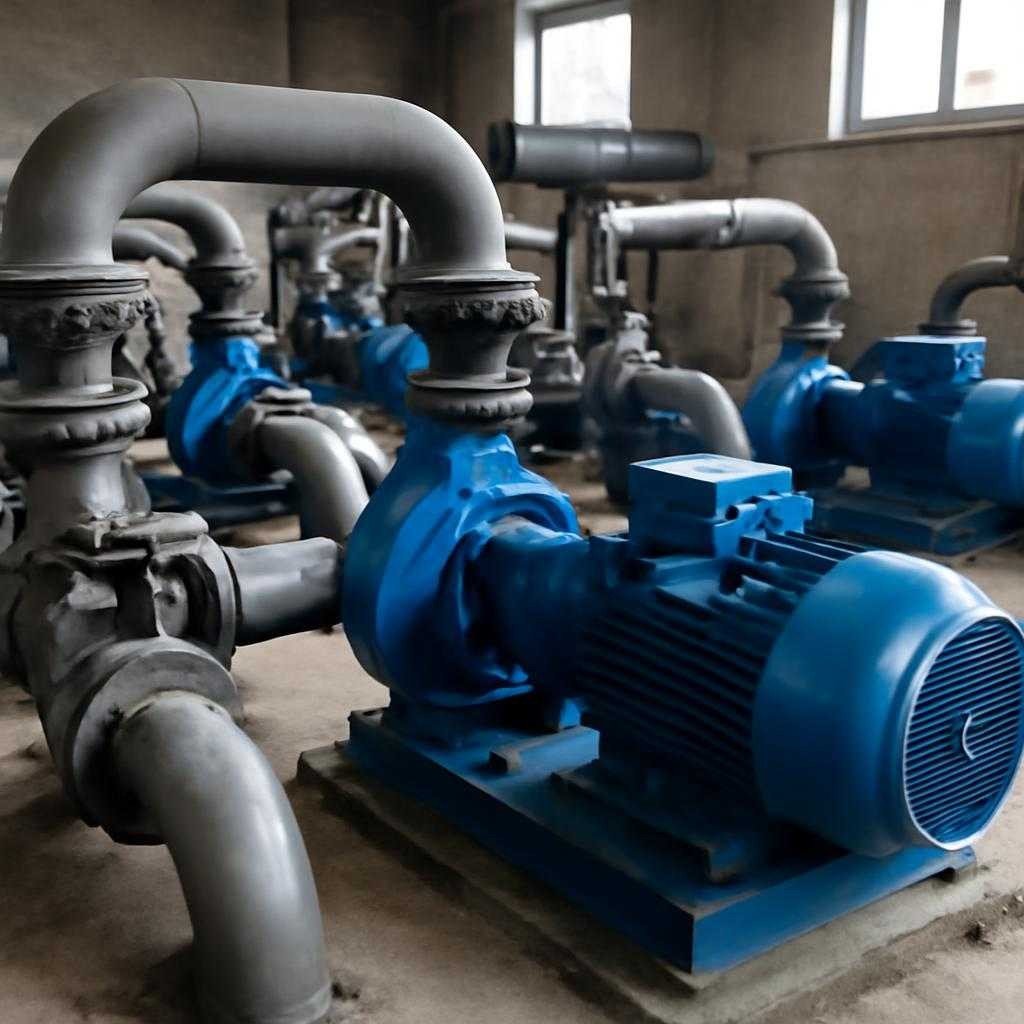

mosuireУстановки, объединившие насос, автоматику и гидроаккумулятор, принято называть насосными станциями. Как инженер гидромеханик, опираюсь на опыт пусконаладок в карьерах, коттеджных водопровода и пожарных резервуарах.
Ключевые элементы
Сердцем комплекса служит центробежный либо вихревой агрегат, подающий потоки путем передачи кинетической энергии от рабочего колеса жидкости. При расчётах учитываю напор, производительность и кавитационный запас – параметр, показывающий дистанцию до границы закипания при понижении давления.
Гидроаккумулятор берёт на себя колебания давления. Мембрана из бутилкаучука отделяет воздушную подушку от воды, сглаживая импульсы и сокращая число пусков двигателя. Реле реагирует на нижний и верхний пороги, выдаёт сигнал пуск, после чего частотный преобразователь выстраивает плавную кривую оборотов.
Дополнительные узлы включают манометр, обратный клапан, аэрационный блок и байпасную линию для техобслуживания. Корпус из нержавеющей стали защищен катодным напылением, соединение патрубков выполняю через гибкие компенсаторы, исключающие резонанс.
Классификация
Поверхностные станции размещаю выше зеркала воды. Забор ведётся через всасывающую линию с обратным клапаном и сетчатым фильтром. Максимальная высота всасывания определена кавитационным пределом, обычно до семи метров.

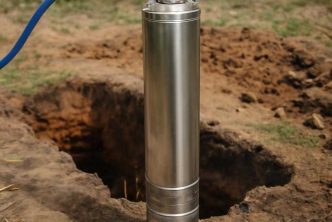

Погружные комплексы опускаю непосредственно в источник. Электродвигатель омывается потоком, что избавляет от проблемы перегрева. Кабель прокладывают в гофре ПВХ, гидрокабель-ввод герметизируют эпоксидной массой.
Повышающие станции монтируют на выходе городского ввода, где напора сети не хватает верхним этажам. Частотный преобразователь вкупе с датчиком протока корректирует число оборотов, удерживая диаграмму нагрузки без гидроударов.
Пожарные комплексы проектирую с резервной линией и дизель-насосом. Пусковой алгоритм основан на уноломной схеме: при падении давления включается электрический агрегат, при дальнейшем снижении подключается дизель, обеспечивая автономию при отключении электросети.
Сферы применения
В частном секторе устанавливаю станции для подъёма воды из скважин, накопительных ёмкостей и для микрокапельного орошения теплиц. Грамотная настройка автоматики избавляет сантехнику от «скачек» давления, продлевая ресурс трубопровода.
На производстве агрегаты входят в контур охлаждения литейных форм, подают реагенты в системы умягчения, питают градирни. Коррозионностойкая арматура AISI 316 справляется с солёными растворами, а торцевое уплотнение с карбидом кремния выдерживает абразив.
При выборе ориентируюсь на диаграмму HQ производителя, добавляя 10 % запаса к расчётной точке и проверяю, чтобы эффективный КПД превышал 55 %. Монтаж выполняю на виброопорах, заземление проверяют мегомметром 1000 В. Периодическая ревизия крыльчатки и замена маслоотражательного кольца удерживают эксплуатационные расходы в разумных пределах. Правильно сконфигурированный комплекс отрабатывает без капитального ремонта свыше восьми лет.
