mosuireЯ определяю насосную станцию как смычку механики и гидравлики, где давление поднимается выше уровня источника, а поток движется к точке потребления без перерыва.

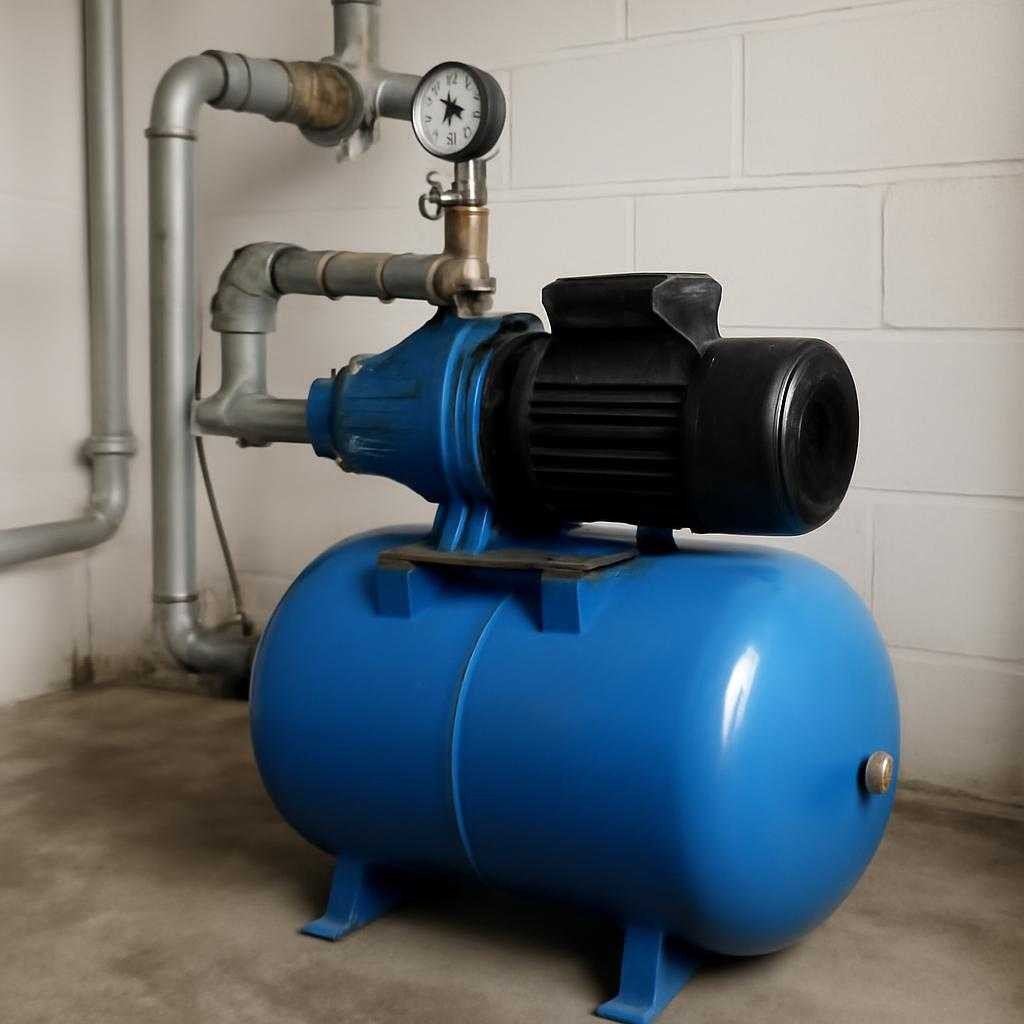

Узел состоит из насоса, приводимого асинхронным мотором, гидропневматического аккумулятора с бутиловой мембраной, блока управления на базе частотного преобразователя, манометров, обратного клапана и сети трубопроводов.
Компоновка узлов
На входе монтирую сетчатый фильтр с капроновым каркасом, устраняющий частицы крупнее 100 микрон. За фильтром ставлю манометрический коллектор, где предусмотрен кран-вентиль Рисслингена — узел, упрощающий дегазацию системы. В напорной части использую латунные фитинги с внутренним торцевым уплотнением G-Ring: такое соединение избавляет от плановых подтяжек фланцев.
Электрооборудование размещают в отдельном шкафе на раме станции. Многополюсный контактор серии PKZ обеспечивает мягкий пуск, а цифровой контроллер считывает частоту вращения по датчику Холла, вводя поправки в алгоритм PID. Такой подход снижает ток перегрузки на 18 % и продлевает ресурс подшипников скольжения.
Классификация станций
Поверхностные исполнения работают в сухом помещении, отбирая жидкость из колодцев, резервуаров либо открытых водоёмов. Максимальный геодезический всасывающий напор для центробежного колеса без эжектора — примерно семь метров, поэтому глубже размещать забор технически невыгодно.
Скважинные станции несут насос под водой: погружной двигатель охлаждается проходящим потоком, а многосекционный контур колёс создаёт столб давления до 120 метров. Клапанная корзина предотвращает обратный ход сруки при отключении питания.
Повышательные блоки монтирую в точке подключения к внешней сети. Гидравлический контур получает стартовое давление, увеличивает его ступенчато и подаёт жидкость в верхние этажи или дождевальные пушки. При расчёте учитываю параметр NPSH-req — остаточный кавитационный запас, задаваемый изготовителем.
Контейнерные решения собираю на платформе морского габарита. Внутри располагается комплект трубной арматуры, автоматическая промывка фильтров и система климат-контроля. Блок транспортируется к площадке краном без демонтажа внутренних узлов.
Области внедрения
Автономное жильё: станция питает сантехнику, оросители газона, мойку высокого давления. Подбираю оборудование с запасом производительности тринадцать процентов от пикового расхода — требование санитарных норм СНиП 2.04.01-85.
Сельское хозяйство: при капельном орошении критичен стабильный напор. Использую частотный комплекс с силуминовыми колёсами и датчиком потока кориолисового принципа, отклонение напора не выходит за диапазон ±0,2 бар.
Пожарное водоснабжение: норматив СП 8.13130 предусматривает начало подачи за 10 секунд. С этой задачей справляется бустерная станция с форс-модулем, запускающимся по сигналу давления ниже 0,3 МПа. Дублирующий дизель-привод гарантирует работу при обесточивании объекта.
Промышленность: в линиях охлаждения станков ЧПУ присутствуют микроскопические стружки. С ними работает вихревой насос с торцевым уплотнением SiC-SiC, объёмный износ такого материала почти нулевой.
При подборе учитываю расход, требуемый напор, вязкость среды и доступную электрическую мощностьщность. Дополнительно рассматриваю коэффициент MEI — минимальный энергетический индекс, введённый директивой EU 547/2012.
Обслуживание заключают в договоре регламентных работ: ежеквартальная чистка фильтров, вибродиагностика методом FFT, проверка анодной защиты корпуса. Смазку подшипников провожу полиуреа-содержащей пастой NLGI 2, интервал — 4000 моточасов.
Станцию воспринимаю как живой организм: насос — сердце, трубопроводы — сосуды, автоматика — нервная система. Гармония этих органов рождает уверенное снабжение, работающее годами без внеплановых остановок.
